起因
- 想在家里电视上看动画疯，但是电视不支持设置代理（暂且把国产智能电视能不能装动画疯丢在脑后）
- 以前跟着教程在群晖上折腾过
Koolshare OpenWrt/LEDE+KoolClash(赞美 SukkaW) 旁路由，想再折腾一次 - 有个透明代理很方便
更新：找了旧版本动画疯的APK装到电视上，打开弹窗说设备没有 Google Play 服务无法运行，点击确认之后完全正常使用 😃
软件版本号
- DSM 7.2.2
- OpenWrt 24.10.3
- OpenWrt-Nikki v1.24.3
本文撰写时最新稳定版 OpenWrt 24.10 使用的是 opkg 包管理器，未来新的版本会迁移到 apk 包管理器，请留意。
在 DSM 中安装 OpenWrt 虚拟机
网上这个的教程太多了，本节改自知乎文章
安装 Synology Virtual Machine Manager (VMM)
查看适用机种：Virtual Machine Manager - 加值套件 | 群晖科技 Synology Inc.
在 DSM 里安装好 Virtual Machine Manager 虚拟机套件后，打开套件跟随开箱体验创建一个存储空间。
下载 OpenWrt 磁盘映像

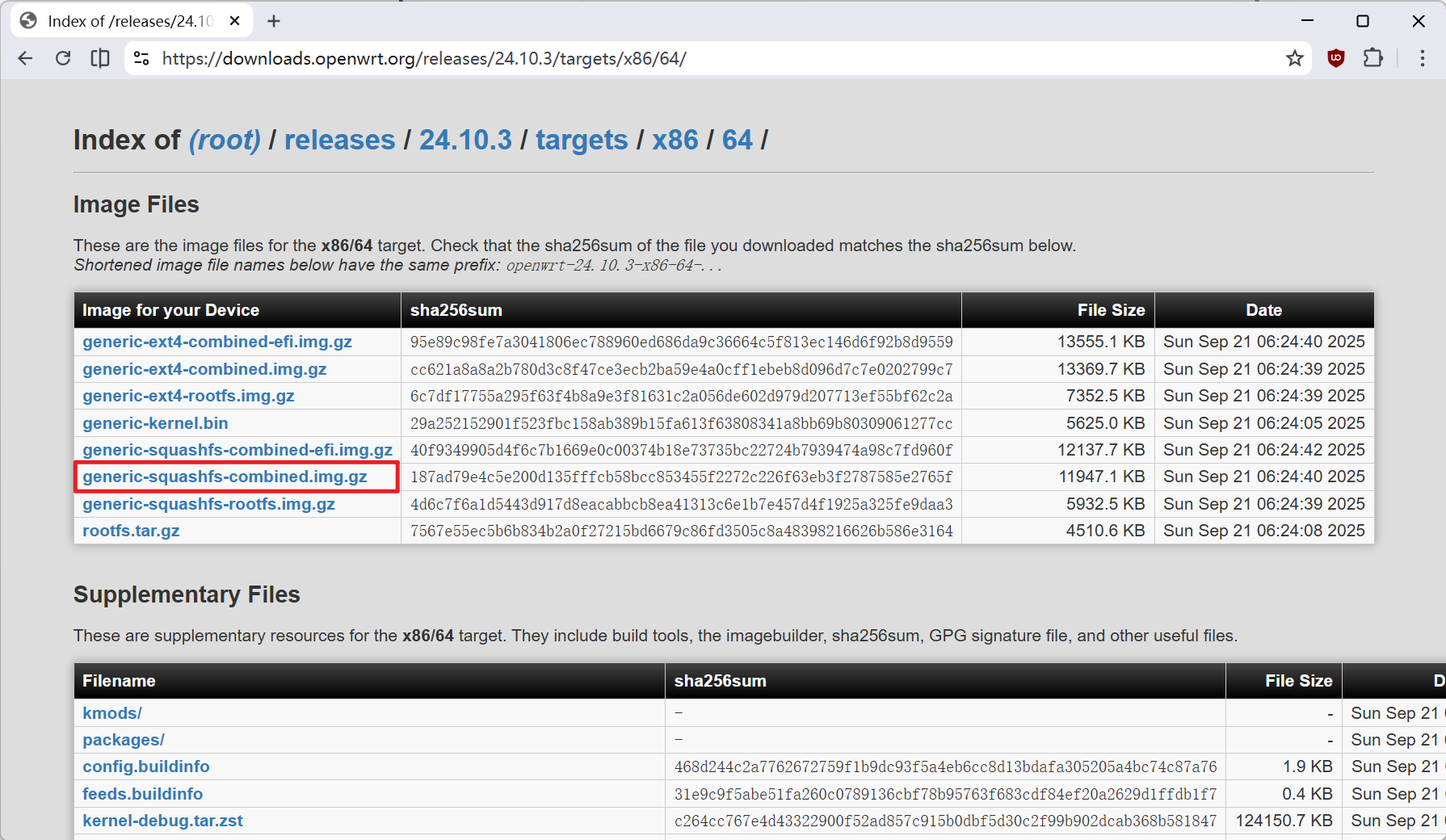

到 OpenWrt 官网下载 x86/64/generic-squashfs-combined.img.gz 压缩包。
https://downloads.openwrt.org/releases/24.10.3/targets/x86/64/
参考资料：
[OpenWrt Wiki] OpenWrt on x86 hardware (PC / VM / server)
目标：
- 64 位适用于现代 PC 硬件（2007 年左右及以后的任何硬件），它专为 64 位计算机构建，并支持现代 CPU 功能。除非您有充分的理由不选择此选项，否则请选择此选项。
磁盘映像文件：
- squashfs-combined-efi.img.gz 此磁盘映像采用传统的 OpenWrt 布局，包含一个 squashfs 只读根文件系统和一个用于存储您安装的设置和软件包的读写分区。由于此映像的组装方式，您将只有不到 100MB 的空间来存储额外的软件包和配置，并且 extroot 无法使用。它支持从 EFI 启动。
- squashfs-combined.img.gz 此磁盘映像与上面的相同，但它旨在通过 PC BIOS 而不是 EFI 启动。
[OpenWrt Wiki] Table of Hardware: Firmware downloads
[OpenWrt Wiki] I can not connect via webbrowser
开发版(snapshots)不包含 LuCI,如果不手动安装 LuCI，您将无法通过浏览器访问设备。
在 VMM 导入映像

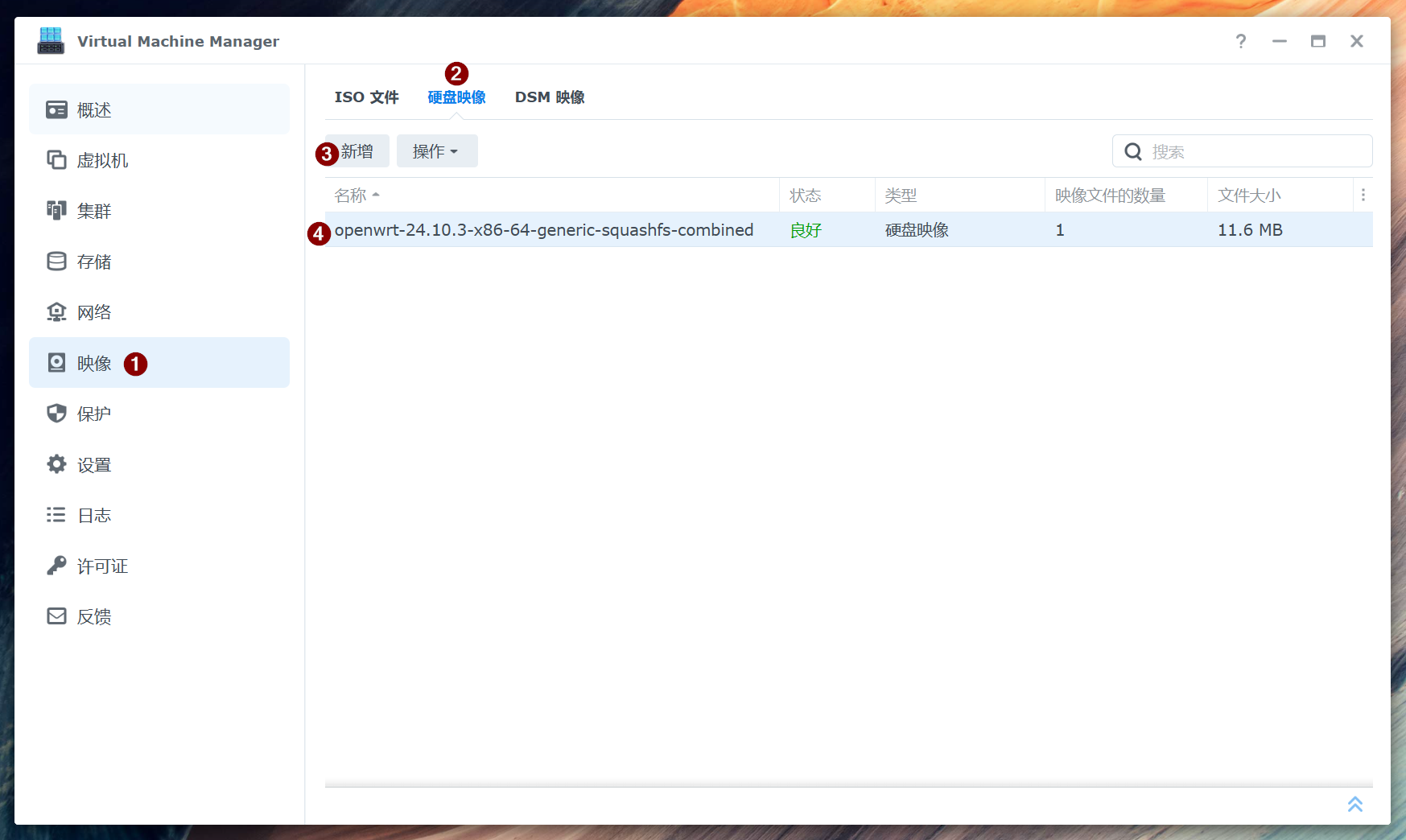

在 VMM 里打开映像 > 硬盘映像 > 新增，上传上一步下载解压出的 img 镜像：
创建虚拟机

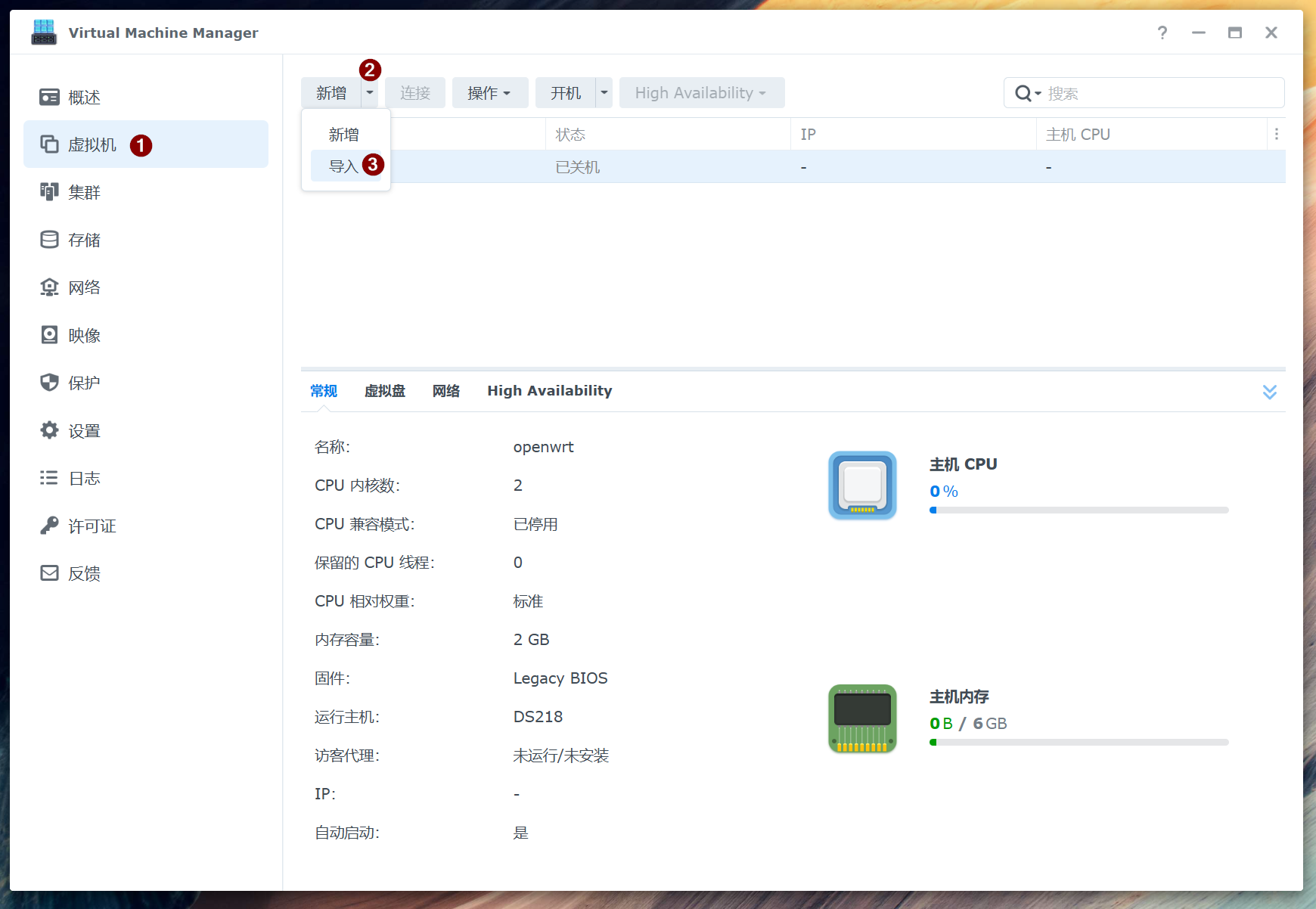

等待镜像上传完成，镜像状态显示为良好之后，点击 虚拟机 > 创建下拉菜单中的 导入
我的虚拟机配置：
CPU：2核
内存容量：2GB
网络 > 高级选项 > 型号：e1000
配置 OpenWrt
主路由地址 192.168.1.1 ，电脑地址 192.168.1.10，OpenWrt 将配置在 192.168.1.128
设置 root 密码
执行 passwd，输入两次密码。这将是你用于登录 LuCI 和 ssh 的密码。
配置 OpenWrt 地址
参见: [OpenWrt Wiki] Network configuration /etc/config/network
修改 /etc/config/network 将 option ipaddr 192.168.1.1 行的 IP 地址修改为192.168.1.128，执行service network reload 后生效
配置网络接口
使用网页浏览器访问 http://192.168.1.128 进入 LuCI
Network > Interfaces > (lan) Edit
- 在 General Settings 修改 IPv4 Gateway 为主路由地址
192.168.1.1 - 在 Advanced Settings > Use custom DNS servers 添加
192.168.1.1，dnsmasq 将拾起这个 DNS 作为上游。 - 在 DHCP Server > General Setup 开启 Ignore interface (Disable DHCP for this interface.)
- 点击 Save 保存关闭弹窗后，点击 Save & Apply
配置镜像站软件仓库
OpenWRT 软件仓库镜像使用帮助 - MirrorZ Help
sed -i 's_https\\?://downloads.openwrt.org_https://mirror.nju.edu.cn/openwrt_' /etc/opkg/distfeeds.conf临时配置 HTTPS 代理（可选）
首先安装 wget-ssl, 否则在启用代理时在HTTPS 页面重定向时会导致 400 Bad Request
opkg install wget-ssl临时在会话中通过环境变量设置代理（我的 HTTP 代理服务器位于 192.168.1.10）：
export HTTPS_PROXY=http://192.168.1.10:7890设置环境变量也可以在当前会话中应用到 opkg 上
安装 OpenWrt-Nikki
https://github.com/nikkinikki-org/OpenWrt-nikk
wget -O - https://github.com/nikkinikki-org/OpenWrt-nikki/raw/refs/heads/main/feed.sh | ash
opkg install nikki
opkg install luci-app-nikki
opkg install luci-i18n-nikki-zh-cn安装成功后，等待几分钟， 导航栏将出现 Service > Nikki
配置 Nikki 透明代理
（可选）勾选 混入配置 > 混入文件内容 > 启用；然后进入 编辑器，编辑 “用于混入的文件”，前加以下内容来覆盖默认geo文件URL地址。
geoip: https://testingcf.jsdelivr.net/gh/MetaCubeX/meta-rules-dat@release/geoip.dat
geosite: https://testingcf.jsdelivr.net/gh/MetaCubeX/meta-rules-dat@release/geosite.dat
mmdb: https://testingcf.jsdelivr.net/gh/MetaCubeX/meta-rules-dat@release/country.mmdb- 在 配置文件 上传配置文件或配置并拉取订阅，
- 打开 插件配置，选择配置文件，勾选启用
- 点击 Save & Apply
如果不出意外，透明代理就就绪了。你可以在 日志 > 核心配置 检查是否发生错误。
Nikki 基本上开箱即用，并且默认配置了 Fake IP。
配置设备
在设备上配置静态地址，如：
原本主路由 DHCP 获取到地址 192.168.1.123，网关 192.168.1.1，DNS 192.168.1.1
现在将网关设置为 OpenWrt 旁路由的地址 192.168.1.128 即可（DNS 无关紧要）。
附：在 Hyper-V 上折腾 OpenWrt
将 img 转换为 VHDX
Hyper-V 使用 UEFI ，故选择 squashfs-combined-efi
qemu-img.exe convert -f raw -O vhdx openwrt-24.10.3-x86-64-generic-squashfs-combined-efi.img openwrt-24.10.3-x86-64-generic-squashfs-combined-efi.vhdx
但是这个 vhdx 无法挂载，报错：
无法装载文件
确保该文件位于NTFS卷中并且不在压缩的文件夹或卷中。
Couldn't Mount File
Make sure the file is in an NTFS volume and isn't in a compressed folder or volume.
把这个 vhdx 添加到虚拟机中开机会得到如下错误
由于虚拟磁盘系统限制，无法完成请求的操作。虚拟硬盘文件必须是未压缩和未加密的文件，并且不能是稀疏文件。
The requested operation could not be completed due to a virtual disk system limitation. Virtual hard disk files must be uncompressed and unencrypted and must not be sparse.
运行以下命令将虚拟磁盘文件去稀疏化：
fsutil sparse setflag openwrt-24.10.3-x86-64-generic-squashfs-combined-efi.vhdx 0相关链接：
QEMU disk image utility — QEMU documentation
QEMU block drivers reference — QEMU documentation
虚拟机配置
- 关闭安全启动
- 在 设置 > 固件 > 启动顺序 中将 硬盘驱动器 向上移动到顶部
虚拟交换机配置
- 在控制面板内把 “内部” vEthernet 桥接到你的物理网卡上，这和 VMWare Workstation 的桥接网络或 Synology VMM 的“外部”网络类似。
- 或者如果你想要创建一个新的 NAT 供虚拟机使用，类似于 Windows 零售版中 Hyper-V 自动创建的 Default Switch，参见：设置 NAT 网络 #创建 NAT 虚拟网络 | Microsoft Learn
New-VMSwitch -SwitchName "OpenWrt-Network" -SwitchType Internal
Get-NetAdapter
# Name InterfaceDescription ifIndex Status MacAddress LinkSpeed
# ---- -------------------- ------- ------ ---------- ---------
# vEthernet (OpenWrt-Netwo… Hyper-V Virtual Ethernet Adapter #2 62 Up 00-15-5D-89-01-08 10 Gbps
New-NetIPAddress -IPAddress "10.0.1.1" -PrefixLength 16 -InterfaceIndex 62
New-NetNat -Name "OpenWrtNAT" -InternalIPInterfaceAddressPrefix "10.0.1.1/16"
Set-NetConnectionProfile -InterfaceIndex 62 -NetworkCategory Private
